El tratamiento para hierro oxidado en hormigón no consiste en tapar la mancha y seguir adelante. Cuando la armadura se corroe, el problema suele avanzar por dentro antes de que aparezca el desconchón, así que conviene actuar con método: diagnosticar la causa, sanear el acero, reconstruir el recubrimiento y proteger la superficie para que no vuelva a entrar agua ni dióxido de carbono. En esta guía te explico cómo distinguir un daño puntual de uno serio, qué pasos sí funcionan en obra y qué materiales dan mejor resultado en España.
Lo esencial antes de reparar la armadura
- La corrosión suele arrancar por carbonatación, cloruros o filtraciones que rebajan la protección natural del acero.
- Si hay fisuras paralelas a la barra, desconchones o acero visible, ya no es solo un problema estético.
- La secuencia que funciona es siempre la misma: abrir, limpiar, pasivar, reconstruir y sellar.
- En daños extensos, la reparación local puede no bastar y hay que valorar métodos electroquímicos o refuerzos.
- Los precios orientativos en España van desde unos 11 €/m² para pasivación hasta alrededor de 70-135 €/m² o ml según la intervención.
Por qué aparece el óxido dentro del hormigón
Yo separo siempre la causa del síntoma. La mancha marrón es lo que se ve, pero debajo suele haber carbonatación, entrada de cloruros, filtraciones o un recubrimiento insuficiente que deja el acero demasiado expuesto a la humedad. En hormigón sano, la alcalinidad mantiene pasivada la armadura; cuando el pH baja, esa película protectora se pierde y el acero empieza a oxidarse.
La carbonatación es especialmente traicionera porque avanza despacio y no suele dar la cara hasta que ya hay fisuras o desprendimientos. En ambientes costeros, en garajes con humedad persistente o en terrazas mal impermeabilizadas, el problema se acelera. El óxido ocupa más volumen que el metal original, empuja el recubrimiento y termina abriendo el hormigón desde dentro.
Con eso claro, la siguiente pregunta es si estás ante un daño superficial o ante una corrosión que ya exige abrir la pieza.
Cómo saber si el daño es superficial o estructural
Para no exagerar ni quedarse corto, yo me fijo en señales muy concretas antes de decidir el alcance. No hace falta adivinar: una cata limpia, un golpeteo con martillo pequeño y, si el caso lo merece, un test de fenolftaleína ya aclaran bastante el panorama.
| Señal | Qué suele indicar | Qué haría yo |
|---|---|---|
| Mancha de óxido aislada | Inicio de corrosión o entrada puntual de humedad | Abrir una cata pequeña y comprobar recubrimiento y estado de la barra |
| Fisura paralela a la armadura | Expansión del óxido y pérdida de adherencia | No pintar encima; hay que sanear y reconstruir |
| Desconchón con acero visible | Corrosión activa o avanzada | Intervenir de forma completa y corregir la causa |
| Sonido hueco al golpear | Hormigón despegado o fisurado por detrás | Retirar todo el material suelto hasta llegar a soporte sano |
| Barra picada o con pérdida de sección | Daño serio en la armadura | Valorar reparación estructural y, si hace falta, sustitución o refuerzo |
Si una cata no vira a rosa con fenolftaleína, normalmente hay pérdida de alcalinidad; si además la barra está picada en profundidad o la fisura sigue la dirección de la armadura, yo ya no lo trataría como un simple fallo estético. En un pilar, una viga o el borde de una terraza, esa diferencia importa mucho.
Con el diagnóstico más claro, ya se puede trabajar sin improvisar, y ahí el orden de ejecución pesa más que la prisa.

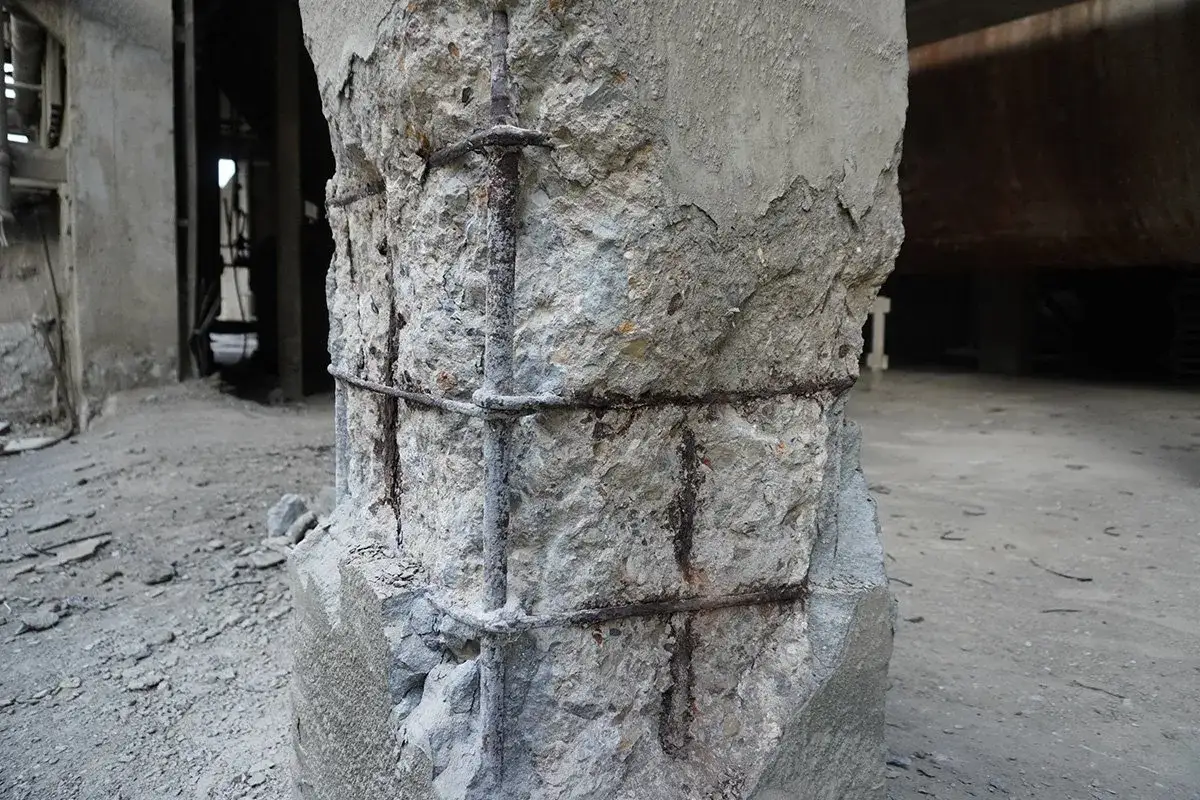

Así se hace una reparación seria paso a paso
La guía técnica de Weber coincide con lo que yo aplicaría en obra: primero llegar a acero sano, después limpiar a fondo y solo entonces reconstruir. Saltarse un paso ahorra minutos, pero suele costar meses después.
- Picar el hormigón deteriorado hasta alcanzar material sano. Yo abriría la zona con aristas claras y retiraría todo lo que suene hueco o esté despegado. El borde “medio suelto” es el típico error que hace que la reparación vuelva a abrirse.
- Descarnar la armadura afectada en todo su perímetro visible. No basta con ver la parte delantera de la barra; si hay corrosión alrededor, hay que dejar espacio suficiente para trabajar y para que el recubrimiento nuevo no encierre óxido.
- Limpiar el acero con cepillo metálico, lijado o chorro abrasivo, según el acceso. Si se puede granallar, mejor: un acabado muy limpio, tipo Sa 2 ½, deja la superficie preparada para adherencia y pasivación. Después hay que eliminar polvo y partículas sueltas.
- Aplicar el protector anticorrosivo o pasivador sobre la armadura y, cuando el sistema lo pide, también sobre el entorno inmediato. Algunos sistemas de reparación trabajan con una capa continua que cubre barra y soporte; en ese punto no conviene improvisar con productos genéricos.
- Reconstruir con un mortero de reparación compatible, mejor si es estructural y cumple UNE-EN 1504-3 cuando el elemento soporta carga. Si el espesor es importante, yo aplicaría por capas para evitar retracciones y fisuras nuevas.
- Curar y proteger el acabado. En exterior, una pintura o revestimiento anticarbonatación ayuda mucho; si la pieza recibe agua o salpicaduras, también conviene sellar la entrada de humedad que originó el daño.
Hay dos condiciones que yo no saltaría: trabajar con el soporte dentro de un rango razonable, y no cerrar la reparación si la causa de la humedad sigue activa. Muchos sistemas suspenden la aplicación por debajo de 5 °C o por encima de 30 °C, y ese dato no es menor en obra exterior. Si la barra está muy deteriorada, la propia solución puede pasar por sustituirla o anclar una nueva armadura sana.
Cuando el daño no es puntual, entran otras soluciones que no se resuelven solo con mortero y brocha.
Qué métodos convienen cuando la corrosión es amplia o reaparece
La UNE-EN 1504 no plantea una sola receta, sino varias vías para devolver la pasivación y frenar el deterioro. Yo la leo así: si el problema es pequeño, reparo localmente; si la patología es extensa o vuelve a salir, necesito un método más ambicioso.
| Método | Cuándo tiene sentido | Límite real |
|---|---|---|
| Incremento del recubrimiento | Cuando la armadura quedó demasiado cerca de la cara exterior y puedo ganar espesor | No resuelve por sí solo una corrosión activa si la humedad sigue entrando |
| Reemplazo del hormigón carbonatado o contaminado | Cuando la zona dañada es localizable y se puede sanear en profundidad | Exige picado amplio y buena ejecución del nuevo recubrimiento |
| Realcalinización | Cuando el problema principal es la carbonatación y la estructura merece una intervención especializada | Necesita equipo y protección posterior; no elimina futuras entradas de CO2 |
| Extracción electroquímica de cloruros | En ambientes marinos o con sales donde los cloruros han penetrado en el hormigón | No es una solución doméstica y luego hay que proteger la superficie |
| Control catódico | En estructuras con riesgo alto o corrosión recurrente | Es más técnico, más caro y solo compensa cuando el daño lo justifica |
Con el método definido, toca elegir los materiales que encajan y no pelean entre sí.
Qué materiales elegir para que la reparación aguante
No todos los productos sirven para lo mismo. Aquí es donde veo más confusión: se compra un “anticorrosivo” cualquiera y luego se espera que haga de pasivador, puente de unión, mortero y sellado a la vez. Eso no suele funcionar.
| Material | Uso principal | Ventaja | Límite |
|---|---|---|---|
| Pasivador cementoso o imprimación anticorrosiva | Proteger la armadura limpia antes de reparar | Encaja bien con sistemas de mortero y devuelve una barrera alcalina | Necesita acero realmente limpio; sobre óxido suelto pierde eficacia |
| Mortero estructural de reparación | Reponer volumen y resistencia | Es la opción lógica en vigas, pilares, cantos y forjados | Debe ser compatible con la exposición y con el espesor de trabajo |
| Mortero clase R4 | Zonas con exigencia mecánica alta | Está pensado para reparación estructural seria | No sustituye la pasivación ni corrige filtraciones por sí solo |
| Revestimiento anticarbonatación | Proteger la superficie exterior ya reparada | Reduce la entrada de CO2 y ayuda a alargar la vida útil | Si hay fisuras activas o humedad continua, no basta solo con pintar |
| Hidrofugante o impregnación | Disminuir la absorción de agua en soportes porosos | Es útil en fachadas, terrazas o elementos expuestos a lluvia | No arregla daños estructurales ni sustituye una reparación de armadura |
| Acero galvanizado o inoxidable | Sustitución o refuerzo en entornos agresivos | Mejora la durabilidad cuando la exposición es severa | Sube el coste y no siempre compensa en daños pequeños |
Yo miro la reparación como un sistema, no como un producto suelto: limpieza del acero, pasivación, mortero compatible y protección final. Si una de esas capas falla, el problema suele volver por el mismo camino.
Con eso claro, el presupuesto deja de ser una sorpresa y empieza a ser una decisión técnica.
Cuánto cuesta y cuánto tarda una intervención real
Los precios varían mucho por acceso, altura, apuntalamiento, retirada de escombros y profundidad del daño, pero los rangos orientativos ayudan a no comprar una solución a ciegas. En bases de precios de obra en España, la pasivación de armaduras arranca alrededor de 11 €/m² de superficie tratada, sin incluir el mortero de reparación.
| Intervención | Coste orientativo | Tiempo habitual |
|---|---|---|
| Pasivación de armaduras con imprimación anticorrosiva | Desde 11 €/m² | Una jornada pequeña o menos, según acceso y preparación |
| Reparación estructural de hormigón con mortero cementoso | Entre 69 y 74 €/m² | De 1 a 3 días de trabajo, más curado |
| Reparación de frente de forjado con saneado y recrecido | Entre 71 y 83 €/ml | Normalmente 1 a 2 jornadas por tramo, según longitud |
| Refuerzo de pilar con recrecido de 10 cm en todas sus caras | Alrededor de 135 €/m² | Varios días si hay que preparar, encofrar y curar |
Estos importes suelen moverse sin andamio, sin apeos complejos y sin resolver la causa de humedad que originó la patología. En una terraza alta o en un garaje con acceso difícil, el coste real sube antes por medios auxiliares que por el propio mortero. Yo no daría un presupuesto serio sin revisar también la ventilación, el drenaje y el estado del recubrimiento en el entorno de la pieza.
Antes de dar por buena la reparación, conviene repasar unos pocos puntos que separan una obra duradera de una que vuelve a abrirse.Lo que revisaría antes de dar por cerrada la reparación
- La causa de humedad está resuelta: filtración, fuga, mala pendiente o entrada de agua desde el exterior.
- No quedan restos sueltos, polvo ni sales en la zona saneada.
- La armadura está limpia y pasivada en toda la parte expuesta.
- El mortero de reparación cubre bien la zona y no deja huecos alrededor de la barra.
- La protección final, ya sea pintura anticarbonatación o impermeabilización, llega también a la zona de transición.
- Si el elemento es estructural, hay seguimiento después de las primeras lluvias o cambios de temperatura.
Yo no daría por resuelto el problema hasta comprobar que la barra quedó estable, el soporte ya no mete agua y el acabado exterior acompaña al uso real de esa pieza. Un buen tratamiento del hierro oxidado en hormigón no se mide por cómo queda el mismo día, sino por si sigue quieto cuando pasan los meses y vuelven la humedad y el frío.
